Bigbag Handling & Opslag

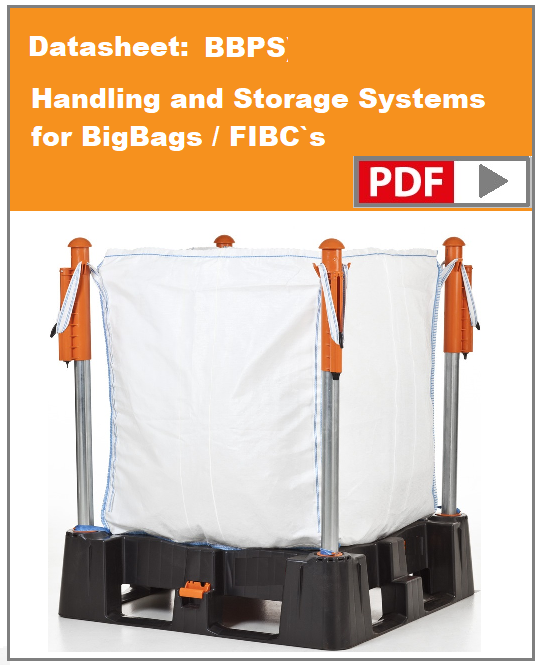

Het Big Bag hanterings- en opslagsysteem is een uniek systeem voor eenvoudig vullen, veilig intern en extern transport, efficiënte gestapelde opslag en eenvoudige ontlading (met een dosering en afsnijdmogelijkheid door de slede) van vaste stoffen verpakt in Big Bags en FIBC’s.
Het systeem bestaat uit een robuust komvormig bodemdeel met een schuif in het midden voor (gedoseerde) afvoer en 4 stalen palen met speciale kunststof poten en koppen voor het fixeren van de Big Bag en voor veilig stapelen / rekken van de systemen.

Bigbag handling systeem

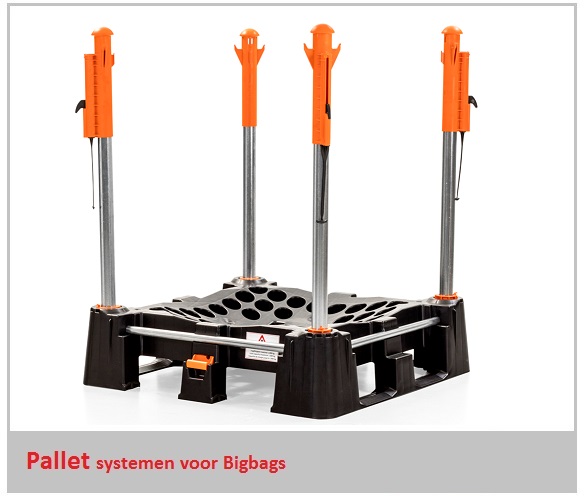

Bigbag pallet componenten

Het complete Bigbag  systeem

Bodemdeel met dichte schuif

Bodemdeel met open schuif


Afmetingen: Palletsystemen:

Het Palletsysteem is het meest geschikt voor Big Bags en FIBC’s met een minimale hoogte van 40 cm. en een maximale hoogte van 230 cm.
De lengte en breedte van de Big Bag en FIBC moeten bij voorkeur rond de 95 x 95 cm liggen.
(op basis van de koopspecificatie van de Big Bag).

H = Totale hoogte
= Bigbag hoogte + 35 cm
De hoogte kan iets varieren afhankelijk van de lengte van de lussen van de Bigbag.

Palletafmetingen Bigbag palletsysteem
Eindstukken Bigbag palletsysteem:

De borgkop ( Lockhead)  is vooral geschikt voor klanten die al gevulde Big Bags in het systeem willen plaatsen en het systeem willen gebruiken voor verder transport, handling, gestapelde opslag en afvoer.
Dit type kop wordt ook geadviseerd voor het hanteren van Big Bags met korte hijslussen.

De veerkop  ( Springhead) is ontwikkeld voor klanten die het systeem willen gebruiken voor vullen, transport, gestapelde opslag én afvoer (het complete pakket aan mogelijkheden). Vanwege de kracht van de veer is het moeilijk om de hijsogen van reeds gevulde Big Bags te fixeren voor verdere behandeling en afvoer.

Gewichten, materialen,laadcapaciteit en certificering:

Materiaal bodemdeel                                   : Polypropyleen, 30 kg.
Materiaal andere kunststofonderdelen   : Polypropyleen/PA
Materiaalstapeling en bevestigingspaal  : Gegalvaniseerd staal (optioneel roestvrij staal)

Gewicht Palletsysteem compleet          : 50 kg. voor Big Bags van 95x95x105 cm.
Gewicht Palletsysteem compleet          : 56 kg. voor Big Bags van 95x95x160 cm.
Gewicht Palletsysteem compleet          : 60 kg. voor Big Bags van 95x95x200 cm
Maximale laadcapaciteit                         : 1.500 kg per stuk
Maximale laadcapaciteit gestapeld      : 4 hoog x 1.500 kg.
Temperatuurbereik Palletsysteem
: -10 ° C tot + 40 ° C

Getest en gecertificeerd door                :  IBE-BVI, Sebert
