Cyclone Hoppers

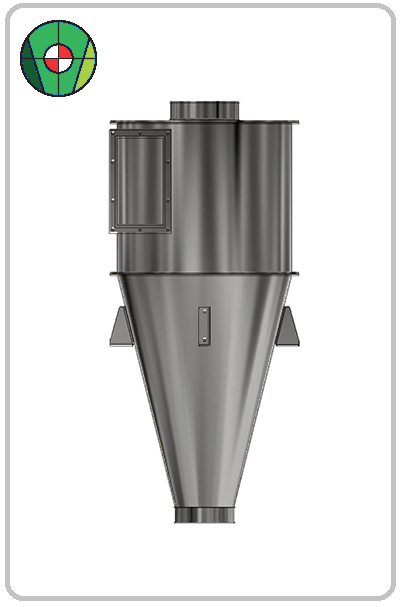

Cyclonen in lichte versie:
De cyclonen in de light-versie worden gekenmerkt door de eenvoudige constructie met uitstekende scheidingsprestaties.
De cyclonen hebben een cirkelvormige inlaatpijp en kunnen zonder grote inspanning worden aangesloten op een bestaande pijpleiding.

De lichte constructie van I mm gegalvaniseerd staal maakt het mogelijk om de afscheider met een klemring in leidingsystemen te integreren.

De stofafvoer kan worden voorzien van FIBC (Big Bag) die aan de afvoerpijp zou worden geïnstalleerd.
Bij gebruik van een BigBag moet de cycloon aan de drukzijde worden gebruikt.
De cyclonen in de light-versie zijn beschikbaar van 700 – 4000 m3 / uur.

Cyclone afscheiders

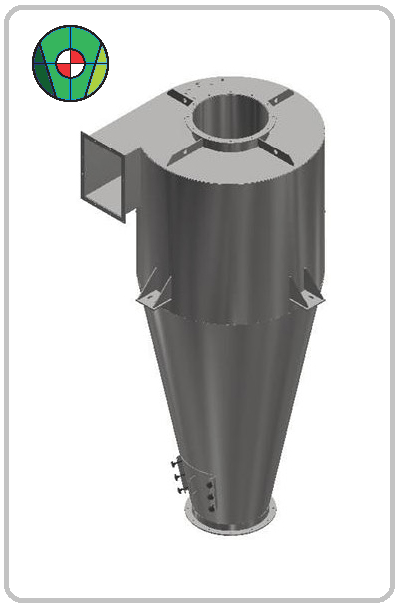

Cyclonen zware versie:
De cyclonen SZ van Schmelzer kunnen ook worden gebruikt voor bijna alle industriële stofgevallen.

Er zijn verschillende cycloongeometrieën beschikbaar voor een volumestroombereik van 3000 tot 60000 m3 / h.
De serie van de cycloon SZ is gebaseerd op een sleufvormige inlaat, optioneel kan ook worden gerealiseerd in een spiraalvormige inlaat.
De cyclonen bestaan uit geverfd plaatstaal.
Beschikbaar is ook de uitvoering in roestvrij staal, ook verkrijgbaar in 2K-coatings. Om te voorkomen dat dergelijke wervelingen afgescheiden stof worden, is het mogelijk om een stofafscheider te installeren met de aansluitmaten van een roterende klep.
Op de afdekplaat en nabij de bodemopening is een inspectiedeur inbegrepen.
Ronde flens wordt vervaardigd volgens DIN 24154 RII en vierkante flens volgens DIN 24193 R 2.
Het grijze gebied vertegenwoordigt een goed maatbereik in het Q-P-diagram

Cyclone afscheiders

Cyclone hopper werking:



Cyclone hoppers uitvoeringen:
